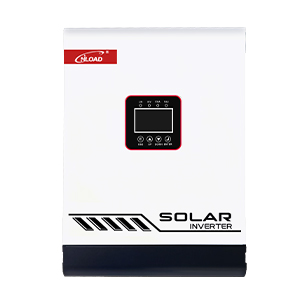

混合光伏逆变器

概述
pv系列这是一款纯正弦波高频太阳能逆变控制一体机，内含mppt光伏控制器，ac充电器，逆变器等功能模块。控制器采用先进的mppt控制算法和智能的电池管理，保证了最大能量的获取；逆变器采用高频设计，具有功率密度高、体积小、操作简单、整机效率高、空载损耗小等优点。广泛应用于户用型系统、通讯基站、监控系统、牧区、5g辅助供电等。

应用对象

家庭用电系统，通讯基站，监控系统，牧区供电，海上舰船，岛屿供电，社区充电桩。

产品性能
1.纯正弦波输出，可满足各类型的负载使用；
2.实时精准的mppt控制器算法，确保最大效率；
3.最大pv开路电压500v(6kw)，当能量足够时、可不接蓄电池带载；
4.可通过lcd屏设置充电电流及充电电压；满足不同类型的蓄电池；
5.具有多模式设置功能，可通过lcd屏选择设置光伏、市电、电池的优先等级；
6.具有较宽的市电输入电压范围，可通过lcd进行选择、满足不同的用电需求；
7.具有电池过放、过载保护、过温保护、短路保护等保护功能；
8.当电池放完电，逆变器关机后，当光伏或市电恢复时逆变器将自动开机；
9.具有冷启动功能；自带rs232 通信；支持 rs485wifi，干接点(选配)；
10.可增加并机板、实现 9 台并机扩容或并成三相输入输出 (选配、仅限48v机器配置)。

技术规格参数如下

型号

pv-3024d

pv-3024 pro

pv-5048 pro

pv-6048 pro

额定功率

3000w/3000va

3000w/3000va

5000w/5000va

6000w/6000va

峰值功率

6000va

6000va

10000va

12000va

并机功能

不具备

不具备

单相9并机

单相9并机

输入

输入制式

l n pe

输入电压

220vac，50/60hz±0.1%

输入功率因数

≥0.99

电压范围

90~280vac±3v(正常模式) / 170~280vac±3v(ups模式)

频率范围

40~70hz±0.1%（是否自适应）

输出

输出电压

208vac / 220vac / 230vac / 240vac±5%，50/60hz

切换时间（line mode to battery mode）

计算机设备10ms，家用电器10ms(typical)

过载能力（电池模式）

1min@102%~110%load；10s@110%~130%load；3s@130%~150%load；0.2s@>150% load

峰值效率（电池模式）

94%

93.50%

94%

94%

待机功耗

＜60w

＜60w

＜60w

＜60w

波形

纯正弦波

电池

额定电压

24vdc

24vdc

48vdc

48vdc

启动电压

23vdc

23vdc

46vdc

46vdc

恒充电压（可设）

28.2vdc

28.2vdc

56.4vdc

56.4vdc

过充电压

30.2vdc

30.2vdc

60.4vdc

60.4vdc

浮充电压（可设）

27vdc

27vdc

54vdc

54vdc

充电

充电方式

mppt

pv最大输入功率

1500w

4000w

5500w

6200w

pv最大输入电压

145vdc

500vdc

500vdc

500vdc

充电电流

10-120a(可调)

10-120a(可调)

10-80a(可调)

10-125a(可调)

最大市电充电电流

60a

120a

80a

80a

最大pv充电电流

60a

120a

80a

125a

追踪效率

99.5% max

99.5% max

99.5% max

99.5% max

mppt追踪范围

30~115vdc

120~430vdc

120-450vdc

显示

lcd

运行模式 / 负载 / 输入 / 输出等

接口

rs232

5pin / pitch2.0mm, 波特率2400

扩展插槽

2x5 pin / pitch2.54mm ; 可扩展snmp卡、usb、干接点卡、锂电池bms通信卡、wifi卡（5kvmh）

并机接口（选配）

/

/

db9，并机卡

db9，并机卡

环境

运行环境温湿度

0~50℃ ; 20%~95%（无凝露）

噪音

≤50db

储存温度

-15~60℃

海拔高度

海拔高度不应超过1000m，1000m以上降额，最高4000m，参考iec62040

环境

尺寸：长×宽×高

470*312*125mm

重量

净重：8.5kg

净重：8.5kg

净重：10.5kg

净重：11.5kg

毛重：9.7kg

毛重：9.7kg

毛重：11.7kg

净重：12.8kg

标准

标准与认证

en-iec 60335-1 , en-iec 60335-2-29
